軌道電路由鋼軌線路和(hé / huò)鋼軌絕緣構成的電路，用于自動、連續檢測這段線路是否被機車車輛占用，也用于控制信号裝置或轉轍裝置，以保證行車安全的設備。 整個軌道系統路網依适當距離區分成許多閉塞區間，各閉塞區間以軌道絕緣接頭區隔，形成一(yī / yì ／yí)獨立軌道電路，各區間的起始點皆設有信号機(色燈式信号機)，當列車進入閉塞區間後，軌道電路立即反應，并傳達本區間已有列車通行，禁止其他列車進入的訊息至信号機，此時位于區間入口的信号機，立即顯示險阻禁行的信息。

軌道電路的另一(yī / yì ／yí)個重要(yào / yāo)作用是能發現鋼軌發生斷裂。在充當導線的鋼軌安全無事時，軌道電流暢通無阻，繼電器工作也正常。一(yī / yì ／yí)旦前方鋼軌折斷或出現阻礙，切斷了(le／liǎo)軌道電流，就會使繼電器因供電不足而釋放銜鐵接通紅色信号電路。此時，線路雖然空閑，信号機仍然顯示紅燈，從而防止列車颠覆事故。

随着各種軌旁監測系統的增加，對軌旁數據通信的傳輸能力、供電能力、實施便利度等方面提出了(le／liǎo)更高的要(yào / yāo)求。 基于鐵路信息安全管理的基本要(yào / yāo)求，軌道電路監測系統的數據通信一(yī / yì ／yí)般采用與外網物理隔離的有線通信方式，但由于室内外之間的電纜資源極爲(wéi / wèi)緊張，難以爲(wéi / wèi)各個監測系統分别提供獨立的數據傳輸通道，爲(wéi / wèi)實現設備狀态提供可靠依，我司提供一(yī / yì ／yí)個通用化的軌道電路監測系統數據通信與供電的實施方案，以實現軌旁纜線資源的共享。

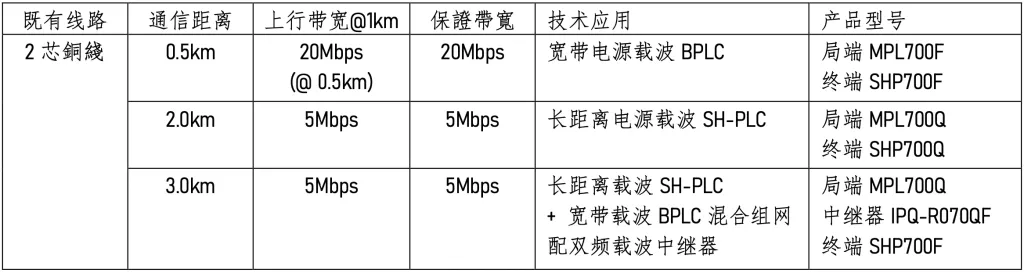

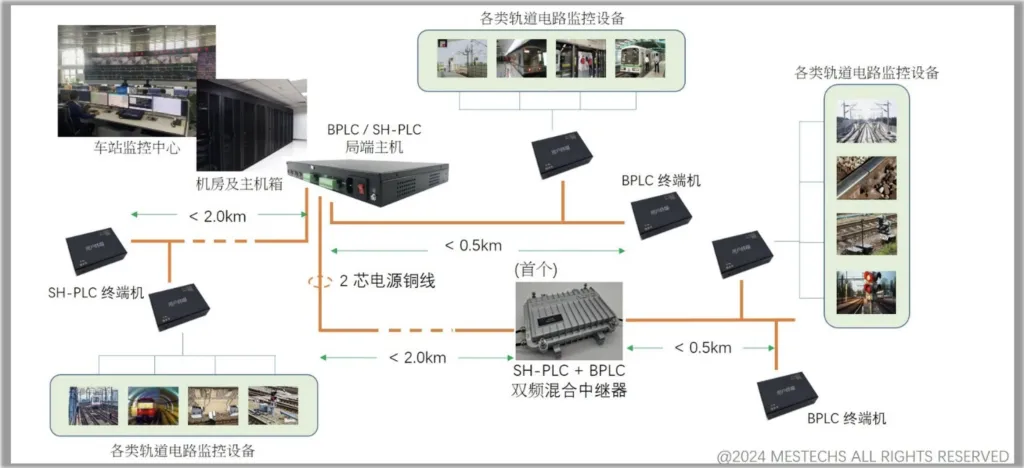

通常軌道電路應用情境比較集中，要(yào / yāo)求的通信距離不會太遠，帶寬也不會太高，尤其适合在通道電纜資源有限，備用電纜隻有2芯銅線情況下，可以直接套用BPLC或SH-PLC或混合方案, 如下圖所示:

兩線組網的優點

1.        相比DSL + PLC四線組網，該混合組網在兩芯線纜上實現了(le／liǎo)數據傳輸 + 供電;

2.       相對NPLC有更高帶寬，NPLC帶寬相對低，無法滿足圖片視頻等大數據的傳輸;

3.       混合組網采用分頻原理，以太網透傳寬帶傳輸，無需點名輪詢，時延低;

4.       該技術施工簡單，設備形态靈活，适用于既有線道岔、缺口監測和(hé / huò)25Hz軌道電路。

注意事項：

1.        該組網全部采用寬帶載波技術，多路通信彙聚線纜後進入站場機房，每一(yī / yì ／yí)路無有效隔離屏蔽，高頻信号容易串網。

2.       SH-PLC是整個網絡帶寬瓶頸，帶寬随着機房到中繼點的距離增加而下降，在不可抗拒突發幹擾下，帶寬無法得到有效保障，建議機房到中繼點的距離控制在2.5 km以内爲(wéi / wèi)宜，環境好的場景可以延長到3 km，後端點對多點網絡最大距離建議0.5 km爲(wéi / wèi)宜，最大0.8 km。
